Монтаж труб ППУ
Перед укладкой теплоизолированные трубы ппу и соединительные элементы следует тщательно осмотреть с целью обнаружения трещин, сколов и других механических повреждений защитной полиэтиленовой оболочки. Обнаруженные дефекты устраняют производственным путем в соответствии со спецификацией продукции. При наличии значительных повреждений оболочки трубы и элементы заменяют. До начала сварки следует выполнить проверку проводников системы обнаружения утечек. Для проведения измерений следует использовать цифровой тестер изоляции. При выполнении сварочных работ необходимо обеспечить защиту слоя полиуретановой изоляции труб ппу и полиэтиленовой оболочки от воздействия высоких температур и попадания на них искр и брызг расплавленного металла. Для обеспечения свободного доступа к месту соединения труб ппу и элементов при сварке и последующей теплоизоляции стыков в месте стыков необходимо подготовить приямки глубиной 30-40 см и шириной, позволяющей свободно устанавливать термоусаживающиеся оболочки в процессе гидроизоляции стыков. После завершения сварочных работ проводят опрессовку теплотрассы (или ее отдельного участка), проверяют целостность проводников системы обнаружения утечек, выполняют соединение проводников в соответствии с проектной схемой. Для соединений используют луженые металлические муфточки, зажимаемые на проводах с помощью специального инструмента.
После обжима муфточек места соединений проводников пропаивают. В завершение выполняют теплоизоляцию и гидроизоляцию места стыка труб, проводят обратную засыпку траншей.
Трубы ППУ и их основные характеристики

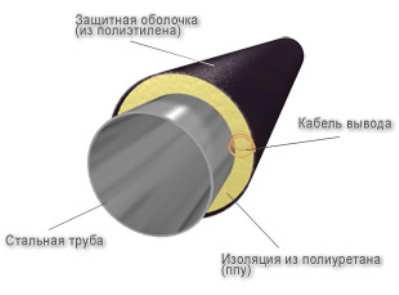

ППУ изоляция наносится на стальные трубы в заводских условиях с помощью специальных инжекционно-заливочных машин. Стальная труба и слой пенополиуретана (труба в ппу) надежно защищены от влаги оболочкой из тонкостенной полиэтиленовой трубы. При надземной прокладке применяется оболочка из оцинкованной стали. Места стыков труб изолируются готовыми пенополиуретановыми скорлупами, покрываемыми затем термоусаживаемой муфтой, специальной полиэтиленовой термоусаживающейся пленкой или термоусаживающимися манжетами с заливкой в них компонентов ППУ на месте монтажа труб. Область применения труб ппу: сети отопления и горячего водоснабжения, технологические трубопроводы с температурой до 150 С°.
Преимущества теплоизолированных труб ппу: 1.Срок службы — 30 лет 2. Бесканальная прокладка 3. Низкие потери тепла (в 3-4 раза ниже нормы), потери тепла сохраняются низкими в течение всего срока эксплуатации Экономическая эффективность: 1. Снижение начальной стоимости прокладки в сравнении с традиционными методами на 25-30 % 2. Снижение теплопотерь с сегодняшних 20-25% до 2-4 %, экономия средств на текущий ремонт (восстановление изоляции) 3. Снижение объема монтажных работ на строительной площадке
Теплоизоляционные материалы для труб ППУ
Теплоизоляционные материалы служат для утепления конструкций жилых и промышленных зданий и сооружений. По виду основного сырья теплоизоляционные материалы подразделяются на: 1. неорганические — изготавливаются на основе различных видов минерального сырья: горных пород, шлаков, стекла; 2. органические — сырьем для их производства служат природные и синтетические полимеры. По структуре теплоизоляционные материалы могут быть разделены на две группы: 1. пенопласты — ячеистые пластмассы с малой плотности, характеризуются несообщающимися полостями или ячейками, заполненными газами или воздухом; 2. поропласты — пористые пластмассы, характеризуются сообщающимися между собой полостями. Подобные материалы используются для утепления фасадов, кровель, полов, перекрытий, подвалов жилых зданий и промышленных объектов, различных видов коммуникаций и трубопроводов. Требования к теплоизоляции существенно различаются в зависимости от назначения и условий эксплуатации, при этом задача любой теплоизоляционной системы — устойчивая и долговременная защита изолируемых поверхностей. Теплоизоляция из пенополиуретана применяется для утепления строительных конструкций жилых и производственных зданий. Скорлупы ППУ применяются для теплоизоляции трубопроводов строительных объектов различного назначения.
Теплоизоляция труб полистиролом
Скорлупа для теплоизоляции труб — новый, наиболее эффективный вид изоляции труб разных диаметров, транспортирующих различные жидкости и газы, эксплуатирующихся в диапазоне от -188 С до +85 С. Скорлупу из пенополистирола можно применять и на трубопроводах, транспортирующих продукт и с большей температурой (выше+85 С) при этом необходимо применить минеральную вату толщиной 2-3 см (в уплотненном виде), а затем пенополистирольную оболочку. Скорлупа из пенополистирола достаточно прочная, с высокой теплосберегающей способностью, имеющая эстетичный вид. Качественные характеристики ППУ как теплоизолятора подтверждаются сегодня тем, что данный материал широко применяется для теплоизоляции магистральных нефтегазопроводов как в России, так и за рубежом.
