Опоры труб

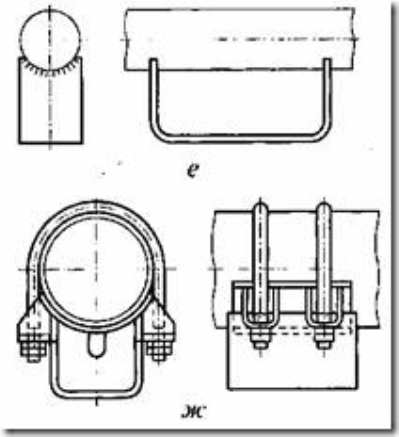

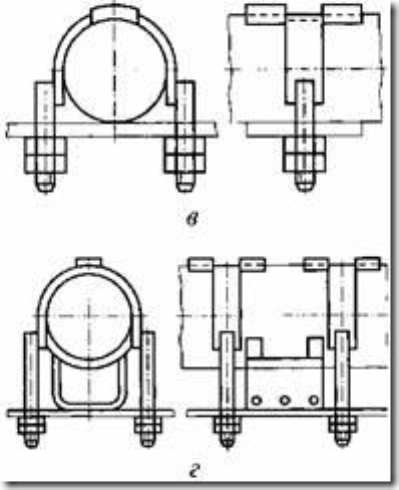

Опоры труб предназначены для крепления горизонтальных и вертикальных трубопроводов к зданиям, сооружениям и оборудованию. По назначению и устройству их подразделяют на неподвижные и подвижные опоры; по способу крепления к трубе — на приварные и хомутовые. Неподвижные опоры труб (рис.1) должны жестко удерживать участок трубопровода и не допускать его перемещения относительно поддерживающих конструкций. Такие опоры воспринимают вертикальные нагрузки от веса трубопровода и транспортируемого вещества, осевые нагрузки от тепловых деформаций трубопровода и сил трения подвижных опор, а также нагрузки от гидравлических ударов, вибрации и пульсации. Корпуса неподвижных опор приваривают (рис.1а) или прикрепляют болтами к несущим конструкциям трубопровода. При использовании хомутовых неподвижных опор, чтобы предотвратить проскальзывание трубы в опоре, к трубе приваривают специальные упоры. В зависимости от осевых сил, воспринимаемых опорой, упоры могут быть выполнены с одним (рис.1б,в) или двумя хомутами или скобами (рис.1г). Рис.1 Неподвижные опоры труб Опоры трубОпоры труб Подвижные опоры труб (рис.2) должны поддерживать трубопровод и обеспечивать свободное его перемещение под влиянием тепловых деформаций. Подвижные опоры подразделяют на скользящие, катковые, направляющие, пружинные, шариковые и др. Наиболее широко применяют скользящие опоры (рис.2е,ж,з), которые перемещаются вместе с трубой по поверхности несущих конструкций трубопровода.

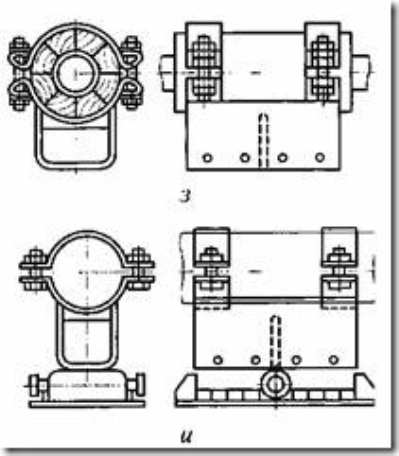

Чтобы уменьшить трение между пятой опоры и опорной поверхностью, используют катковые (роликовые) опоры труб (рис.2и), отличающиеся от скользящих наличием катков. Рис.2 Подвижные опоры труб Опоры трубОпоры труб
