Схемы подключения гидроаккумулятора в систему водоснабжения

Стабильная, исправно работающая водопроводная сеть – настоящая заслуга хозяина загородного дома. Каждый, кто занимался установкой и обслуживанием автономной системы, знает, как сложно предусмотреть сбои подачи воды, опасные для бытовой техники. Один скачок давления – и возникает риск поломки посудомоечной машины или газового водонагревателя. Чтобы предупредить возможные проблемы, необходимо обратиться к специалистам или подключить гидроаккумулятор своими руками.

Содержание

Устройство и виды гидроаккумуляторов Место гидроаккумулятора в системе водоснабжения Подключение с использованием поверхностного насоса Схема подключения с применением погружного насоса Какую модель гидроаккумулятора выбрать?

Устройство и виды гидроаккумуляторов

Прежде чем заняться подключением гидроаккумулятора, необходимо познакомиться с его составляющими частями и назначением каждой из них. Гидроаккумуляторы синего цвета предназначены для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана , 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса Гидроаккумулятором называется металлический резервуар, внутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком. Гидроаккумулятор накапливает воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается при помощи воздуха, в производственных моделях – инертного газа. Сжатый воздух можно закачать внутрь корпуса при помощи велосипедного или автомобильного насоса. Когда вода поступает внутрь бака, сжатый воздух предотвращает разрыв груши, оказывая сопротивление. С помощью его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.
Гидроаккумуляторы несколько отличаются по своему назначению, поэтому условно их можно разделить на 3 вида: Для холодной воды. Подает и накапливает воду, защищает оборудование от гидроударов при скачках давления. Защищает насос от изнашивания в процессе частых включений. Для горячей воды. Его отличие – способность функционировать в высокотемпературной среде. Для отопительных систем (расширительные баки). Они являются важной частью отопительных систем закрытого типа.

Место гидроаккумулятора в системе водоснабжения

Насос перекачивает воду из скважины, колодца или водопровода по трубам в гидроаккумулятор, а точнее, в резиновую мембрану внутри него. Процесс длится, пока давление не достигнет определенной отметки. Необходимое давление выставляют на реле-регуляторе, обычно это 1-3 атмосферы. По достижении нужного показателя давления насос отключается (автоматически). Предположим, включили стиральную машину, душ или кран на кухне – вода из мембраны тут же поступает обратно в трубы. В момент, когда давление достигает нижнего порога, срабатывает реле и снова включает насос. Таким образом, цикл начинается заново. Видеоролик ниже даст полную картину того, как работает гидроаккумулятор:
Частота включения насоса напрямую зависит от объема гидроаккумулятора. Чем больше его бак, тем реже включается насос. Соответственно, чем реже происходит включение насоса, тем дольше служат и фланец с клапаном, и сам насос. Оборудование ставят на пол или монтируют на стену. В любом случае его корпус от эксплуатации не страдает.

Подключение с использованием поверхностного насоса

Рассмотрим поэтапно, как подключить гидроаккумулятор к системе водоснабжения, если используется насос поверхностного типа. Проверка давления воздуха внутри бака. Оно должно быть на 0,2 — 1 бар меньше, чем показатель, обозначенный на реле (для включение насоса). Подготовка оборудования для подключения: штуцер на 5 выходов (служит для соединения гидроаккумулятора, реле, насоса и манометра; еще один выход, пятый, необходим для присоединения трубы водопровода); манометр; пакля с герметиком или лента ФУМ; реле для регулирования давления. Присоединение штуцера к бачку. Местом соединения может быть или жесткий шланг, или фланец, оснащенный пропускным клапаном. Поочередное привинчивание остальных элементов: реле, манометра, трубы, ведущей к насосу. Тестирование системы на выявление протечек. Особое внимание уделяют соединениям. Схема подключения поверхностного насосной станции аналогична схеме подключения насоса Подключая реле-регулятор давления, внимательно изучаем метки. Под крышкой находятся подписанные контакты: «сеть» и «насос». Главное – не перепутать провода. Важно! Если под крышкой реле нет меток, для подключения следует вызвать специалиста (электрика). Во время подключения необходимо следить за герметизацией резьбовых соединений. Для более плотного прилегания используют паклю (технический лен) с герметиком или ФУМ ленту.

Схема подключения с применением погружного насоса

Насос погружного типа отличается тем, что находится в скважине или в колодце, то есть прямо в том месте, откуда вода подается в дом, в данном случае – в гидроаккумулятор. Схема установки гидроаккумулятора в системе водоснабжения со скважиной Схема установки гидроаккумулятора с погружным насосом в колодце Здесь важную роль играет обратный клапан, который страхует систему от поступления воды обратно в скважину (колодец). Обратный клапан монтируют перед трубой, прямо на насос. Для этого в его крышке нарезают внутреннюю резьбу. Следовательно, штуцер будет иметь наружную резьбу со всех сторон. Сначала монтируют обратный клапан, затем происходит подключение гидроаккумулятора в систему водоснабжения. Примерная схема подключения гидроаккумулятора выглядит следующим образом: Установив штуцер, необходимо проверить герметичность соединений Для измерения длины трубы, ведущей от погружного насоса к краю скважины (колодца), применяют веревочку с грузом. Опустив груз на дно, на веревке отмечают верхний край колодца. Вытяну веревку, можно высчитать длину от дна до верхней точки. Вычитаем длину насоса и расстояние от места ухода трубы в землю до верхней точки колодца. Также учитываем расположение насоса: он должен находиться примерно в 20-30 см от дна.

Какую модель гидроаккумулятора выбрать?

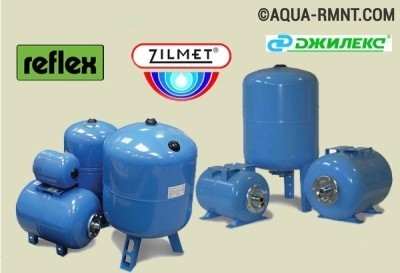

Производители, реагируя на запросы потребителей, выпускают оборудование различных размеров. «Коридор» показателей объема – 24-1000 литров. Что необходимо учитывать при выборе? Объем бака зависит от количества потребляемой воды Определяющим фактором является количество воды, необходимое для обслуживания дома (возможно, и приусадебного участка). Минимального объема бака – 24 л – достаточно для семьи из 2 человек, если брать во внимание душ, туалет, кухню и полив культур на участке. Более значительное потребление воды требует бака объемом от 50 л. Следует посчитать, сколько единиц бытовой техники одновременно используют воду, прибавить количество людей, также пользующихся водой, и, исходя их этого, подобрать необходимую модель. Бывает так, что число пользователей увеличилось или появился новый бытовой прибор, использующий воду. В этом случае следует просто заменить емкость большим по объему баком, так как подключение гидроаккумулятора своими руками – процесс быстрый и несложный.
