Чугунные трубы

Чугунные трубы для напорных водоводов и сетей применяют двух типов: трубы, изготавливаемые из серого чугуна методами центробежного и полунепрерывного литья диаметром 65-1000 мм с раструбными стыковыми соединениями, и трубы, изготавлива­емые диаметрами 100—300 мм со стыковыми соединениями под резиновые манжеты. Трубы диаметром 65—300 мм выпускают длиной 2—6 м, а диаметром 400 мм и более — длиной 5—10 м. ГОСТы предусматривают выпуск труб трех классов — ЛА, А и Б, отличающихся друг от друга толщиной стенок и, следовательно, выдерживающих различное давление. Для соединения труб в первом случае используют смесь асбе­ста, цемента и воды. В качестве набивки применяют просмолен­ную или битуминизированную пеньковую прядь. Конструкция соединений этих труб показана на рис.1. При соединении ци­линдрический конец труб 1 вводят в раструб 2 уложенной трубы так, чтобы зазор между гладким концом и упорной поверхнос­тью раструба составлял 5—10 мм в зависимости от диаметра труб. До начала заделки стыков трубы центруют. Затем раструбную щель уплотняют пеньковой прядью 3 для обеспечения водоне­проницаемости стыкового соединения. Для удержания пряди от выдавливания гидравлическим дав­лением устраивают асбестоцементный замок 4. При необходи­мости защиты асбестоцемента от агрессивного воздействия грунта и подземных вод раструбную щель на глубину 2—3 мм заполняют изоляцией 5, состоящей из грунтовой краски и ма­стики. Внутреннее испытательное и рабочее давление смонти­рованного трубопровода назначают в зависимости от класса труб и внешних нагрузок. Они не должны быть выше соответ­ственно 1,5 и 1 МПа. При глубине заложения до 4 м и диамет­ре трубопровода до 300 мм, как правило, укладывают трубы класса ЛА. При выполнении соединения труб указанным спо­собом, несмотря на его простоту и длительность применения, не обеспечивается равнопрочность стыкового соединения с ос­новным материалом труб, требуются большие затраты времени, не полностью используются прочностные характеристики са­мих труб; кроме того, этот способ не механизирован.

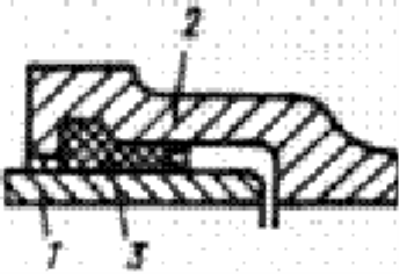

Чугунные трубы Рис.1. Раструбное соединение чугунных труб с уплотнениями пеньковой прядью Стыковые соединения на резиновых уплотнителях гибкие, обеспечивают равнопрочность с трубой, герметичность трубо­провода при осевом смещении до 15 мм и угловой деформации до 3—4 град. Монтаж стыковых соединений механизирован, вследствие чего сокращается трудоемкость и гарантируется вы­сокое качество работ. Ввиду равнопрочности стыкового соединения с трубой мак­симальные значения испытательных и рабочих давлений могут быть более высокими по сравнению с их значениями для труб со стыковыми соединениями под зачеканку. Эти давления со­ответственно равны 1,75—2,8 и 0,95—2 МПа в зависимости от класса труб. Конструкция этого стыкового соединения приве­дена на рис.. В раструбе трубы 2 имеется внутренний коль­цевой паз, в который закладывается гребень резиновой манже­ты 3. Герметизация стыка обеспечивается за счет обжатия сред­ней части манжеты при монтаже и самоуплотнения манжеты при гидравлическом давлении. Манжеты изготавливают из ре­зины, не содержащей вредных веществ, влияющих на вкус, цвет и запах воды. Монтаж труб производят следующим обра­зом. В кольцевой паз раструба вкладывают уплотнительную манжету. Наружный конец цилиндрической части 1 монтиру емой трубы смазывают графитно-глицериновой смазкой. Затем Водопроводные сети из чугунных труб монтируют с исполь­зованием чугунных фасонных частей (по ГОСТ 5525-88) раз­личной формы с раструбами и фланцами. Они позволяют изме­нять направление линий как в горизонтальной, так и в верти­кальной плоскости. С их помощью на водопроводных линиях устанавливают необходимую арматуру и устраивают ответвле­ния. При отсутствии чугунных фасонных частей применяют не­стандартные стальные сварные фасонные части. Чугунные трубы Рис.2 Раструбное соединение чугунных труб на резиновых уплотнителях. Недостатком труб, выпускаемых из серого чугуна, является относительно плохое сопротивление их динамическим нагруз­кам. Значительно большую область применения имеют высоко­прочные трубы из чугуна с шаровидным графитом (ТУ 14-3-154-23-90), выдерживающие большие нагрузки и имеющие луч­шие пластические свойства. Разрушение чугунных труб может приводить к осложнениям при ликвидации аварий и большим потерям воды. Кроме того, область применения этих труб огра­ничивается допустимыми внутренними давлениями. Чугунные трубы весьма металлоемки по сравнению со стальными.
