Укладка канализационных труб: инструкция по установке

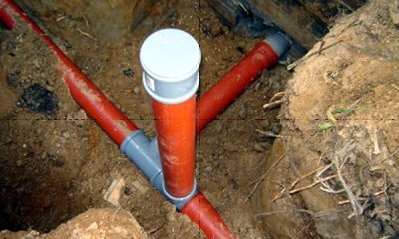

Глубина укладки Установка колодцев Прокладка труб Горизонтальный прокол Система инженерных сооружений, отводящая сточные воды от промышленных предприятий и населенных мест, а также предназначенная для очистки воды от загрязнений называется канализацией. В связи с нежелательным составом сточных вод, укладка канализационных труб требует тщательного подхода. Укладка канализационных труб: инструкция по установкеКачественно выполнение этой операции является существенным элементом благополучия населённых пунктов, значительно снижает заболеваемость жителей и улучшает бытовые условия. Канализация внутри жилых строений собирает сточные воды из санитарных приборов по сети внутренних труб до контрольных колодцев. Кроме того, в подземные трубы добавляется вода из любых стоков, атмосферные стоки, производственные стоки, аварийные и т.д. Подземные магистрали должны выдерживать химический состав любых стоков, в том числе агрессивных химических реагентов. Материал труб и других элементов подземных коммуникаций должен выдерживать любые воздействия. Для этого трубы изготавливают из материалов химически инертных или способных долго выдерживать подобные химические стоки. Замена канализационных труб – не дешёвое мероприятие, поэтому тут важна долговечность. Обычно используют чугун, полипропилен, полиэтилен, поливинилхлорид или железобетон для изготовления канализационных труб. Данные материалы обеспечивают необходимые сроки службы. Существуют определённые правила монтажа канализационных труб. Перечислим наиболее важные из них: Укладка труб в траншею производится под наклоном не менее 1-2 см/м. Поскольку канализация не имеет напорного давления, то данное требование позволяет пройти сточным водам через систему труб, без наклона нет стока, и трубы будут постоянно забиваться. В месте прокладки грунт должен быть тщательно уплотнён, чтобы при сильных ливнях снизить вероятность размыва системы грунтовыми водами. Это резко повышает долговечность канализации. На дно траншеи засыпают песок. Слой песка должен быть не меньше 15-20 см. Кроме того, песком засыпают канализационные трубы сверху. Замена канализационных труб значительно упрощается при засыпке песком.

Содержание
  1. Глубина укладки
  2. Установка колодцев
  3. Прокладка труб
  4. Горизонтальный прокол
Читай так же:  Монтаж полипропиленовых труб своими руками

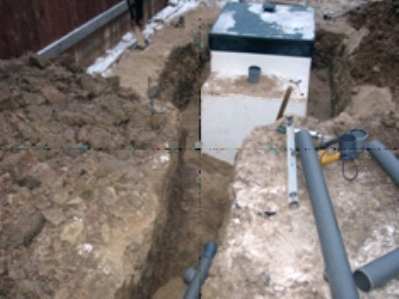

В каждом конкретном случае трубы укладывают на различной глубине. Трудно однозначно определить, какая глубина укладки необходима в данном случае. Это зависит от климата в данной местности, твёрдости породы грунта и её состава. Кроме того, учитывается температура стоков, максимально возможный поток вод, и даже весовая нагрузка сверху, если трубы под дорогой или зданием. Укладка канализационных труб: инструкция по установкеТраншея для укладки канализационных труб Глубина укладки канализационных труб определяется рядом правил. Обычная глубина укладки для канализации – 70-80 см. При выходе трубы в септик или выгребную яму со стоками глубина должна быть не менее метра. Общее правило тут такое: чем глубже, тем лучше. При меньшей глубине произойдёт замерзание грунта и, соответственно, самой системы канализации. Сточные воды на выходе из жилого дома имею положительную температуру. Поэтому они сами себе нагретые, и достаточная глубина на выходе из жилых помещений достаточна 50 см. Если грунт неподатливый и на нужную глубину слишком трудно закопаться, необходимо использовать теплоизоляционные материалы.

Когда трубу вывели из здания, она доходит до колодца. Приняты следующие правила установки колодцев. А именно: Колодец устанавливают в таком месте, где происходит поворот трубы или большой перепад глубины. На линейных участках по правилам положено устанавливать колодцы каждые 25 метров. Ещё одна причина установки колодцев – смена материала труб. Соединение канализационных труб из разного материала запрещено, из-за различных коэффициентов расширения на стыке возможны разрушения.

Укладка водопроводных труб и укладка канализации имеют одинаковые технологии. В наше время используют две технологии: прокладка в траншее; горизонтальное бурение или прокол. Специальные предложения: При использовании траншейного способа соблюдайте следующие условия: Монтаж канализационных труб необходимо вести на 20 см ниже уровня промерзания грунта. Верхняя стенка труб на глубине не менее метра, что бы не повредить трубы временной нагрузкой. При разработке траншеи необходимо следить, чтобы грунт выбрасывался на одну сторону траншеи. С другой стороны будут предварительно укладываться трубы, и производиться монтажные работы. В местах стыка труб, возможно, понадобится сделать уширения, если это необходимо для доступа приспособлений, производящих стыковку труб. В день укладки труб дно траншеи необходимо ещё раз выровнять и засыпать песком на 15-20 см, особенно, если траншея проходит в скальном грунте или в щебне. После укладки труб надо аккуратно засыпать траншею, чтобы не повредить трубу, особенно если есть камни. Пластмассовые трубы боятся резких ударов. После засыпки траншеи необходимо утрамбовать поверхность.

Читай так же:  Канализация в частном доме своими руками: особенности установки

Очень часто возникает проблема перед строителями: «Как уложить канализационную трубу через оживлённую магистраль или другое препятствие, где слишком дорого или, порой, вообще невозможно вырыть траншею?» Для этого существует современная технология горизонтального бурения (или прокола). Прокол производится в несколько этапов: пробурить, расширить отверстие прокола, протянуть трубы. Производится бурение буровой головкой. Она имеет скос в головной части и внутри расположен излучатель. На другой стороне будущего прокола на нужной глубине находится локатор, который принимает излучение и позволяет определить положение буровой головки, и корректировать направление бурения. На мониторе можно наблюдать информацию о месте, азимуте и уклоне бурения. Благодаря этому, производятся команды о коррекции траектории прокола. Это значительно снижает вероятность искривления рабочей скважины. В дальнейшем скважина расширяется. Расширитель с ножами вращается, увеличивая диаметр скважины. Одновременно он протягивается канатом по оси скважины в сторону установки. В результате, достигается необходимый размер для укладки труб.

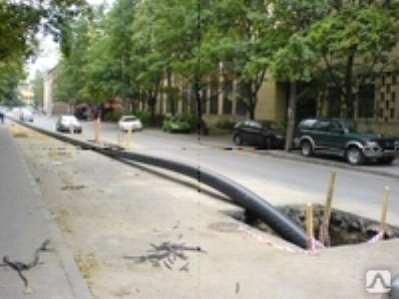

Обычно диаметр скважины на 20-30% больше диаметра труб, что позволит беспрепятственно протягивать трубопровод. Наконец, после расширения производится протяжка труб. На противоположной стороне помещают готовый трубопровод нужной длины. На ближний конец трубы крепят оголовок с расширителем и шарниром, к которому прикладывается тяговое усилие. Благодаря шарниру, буровая установка и расширитель вращаются, а трубопровод – нет. Расширитель, как шуруп или винт, проходит по скважине, протягивая за собой трубопровод до нужного положения. Укладка канализационных труб: инструкция по установкеГоризонтальный прокол Важно! Технология горизонтального бурения позволяет не нарушать надолго движение на оживлённых трассах, обойти практически любое препятствие, не нарушая инфраструктуру. Кроме того, не будут затронуты уже существующие коммуникации. Технология бурения в наши дни становится весьма популярной, особенно при строительстве в исторических центрах городов или при обходе железных и шоссейных дорог.
