Стеклопластиковые трубы: как производятся, где используются, маркировка + рабочие характеристики

В прокладывании коммуникаций (водопровода, канализационных сетей) роль проводника выполняют трубы. Еще пар десятков лет назад в этом сегменте доминировали металлические изделия, потому что других вариантов просто не выпускалось. А меж тем Европа уже более 60 лет работает со стеклопластиковыми трубами, отдавая им предпочтение за антикоррозийную «непробиваемость». У нас они «приживаются» медленно в связи с высокой ценой. Но если посмотреть на новинку комплексно, то обслуживание таких трубопроводов обойдется дешевле, чем ремонт и замена проржавевшего металла. Попробуем разобраться, насколько хороши стеклопластиковые трубы и где их применяют.

Содержание

Разновидности труб по связующей добавке Трубы с ПЭФами Трубы с эпоксидными добавками Особенности строения этого вида труб Обозначения и маркировка Стеклопластик по сравнению с металлом При всей своей неизвестности рядовому потребителю стеклополимерные трубопроводы прокладывались в военной сфере еще при СССР. Но из-за секретности, присущей оборонной сфере, о них информация, естественно, не распространялась. А ввоз из зарубежных государств запрещался. Вот почему о трубах из стеклокомпозитного материала информация стала просачиваться только к 80 гг. прошлого века, хотя Америка выпускает их с 1944 г. Стеклопластик относят к композитам, проявляющим при невысокой плотности необычайную прочность. В его состав входит стекловолокно со связующими добавками (эпоксидными смолами или ПЭФами).

Разновидности труб по связующей добавке

Трубы различаются по тем добавкам, которые связывают все компоненты (стекловолокно, кварцевый песок) в один цельный материал. К ним относят эпоксидную и полиэфирную смолы. Все производители стеклопластиковых труб выбирают одну из добавок с учетом технологии изготовления и будущего применения продукции.

Трубы с ПЭФами

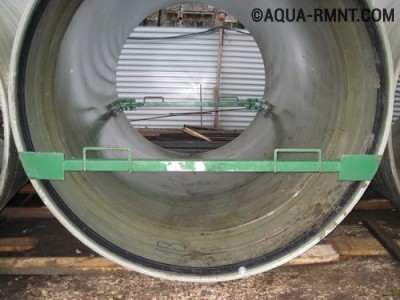

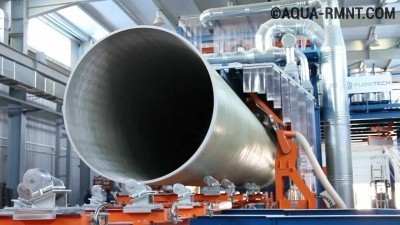

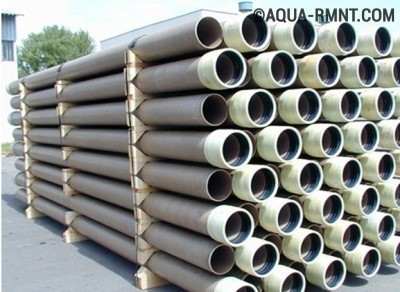

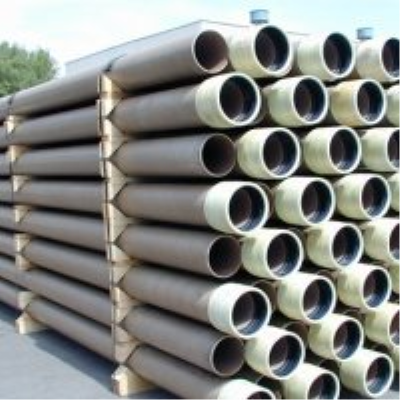

Полиэфирные смолы используют чаще эпоксидов. Пройдя все стадии обработки, труба с такой добавкой становится неуязвимой как для кислот, солей, щелочей, так и для коррозии, поэтому может найти применение во многих отраслях строительства (в особенности стеклопластиковые трубы большого диаметра). Стеклопластиковые трубы большого диаметра востребованы в прокладке очистных сооружений, потому что не накапливают осадка на внутренних стенках С их помощью прокладывают: трубопроводы с холодной водой; канализационные сети; инженерные системы на гидроэлектростанциях; линевки; мелиорационные и ирригационные сооружения; дренажные системы; очистные сооружения; колодцы; водозаборы. При создании стеклопластиковых труб основным сырьем выступает стекловолокно, кварцевый песок и связующие добавки (смолы) Но стеклопластик на ПЭФе боится t выше 90 градусов и давления свыше 32 атмосфер, поэтому для таких критических условий работы применяют трубы на эпоксидной смоле.

Трубы с эпоксидными добавками

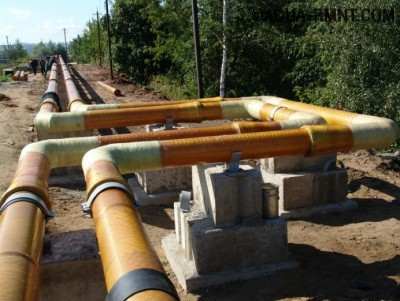

Эпоксидная смола придает стеклополимерным трубам способность противостоять давлению до 240 атмосфер и температуре до 130 градусов. У них настолько низка теплопроводность, что внешнюю стенку не теплоизолируют, ибо это не нужно. На эпоксидной смоле чаще всего создают стеклопластиковые трубы, которые будут применяться в промышленности. В условиях частного домостроения такой высокопрочный материал можно применить только в отопительной системе и горячем водоснабжении. Производственные сферы применения: Нефтепромышленность (на любом этапе добычи либо транспортировки нефти). Химическая отрасль (для прокладки трубопроводов, по которым транспортируются агрессивные вещества – кислоты, соли и пр.). ЖКХ (в системах отопления и горячего водоснабжения). Энергетическая отрасль (в трубопроводах, охлаждающих ТЭЦ, и в опреснительных установках). Прочность и устойчивость стеклопластика к химическим реагентам позволяет использовать трубы в нефтегазовой промышленности Стеклокомпозитный материал на ПЭФах стоит меньше эпоксидного, потому что исходное сырье обходится дешевле. К тому же, такая повышенная прочность не нужна в обычных трубопроводных системах, через которые в дома поставляется холодная вода или отводятся канализационные стоки.

Особенности строения этого вида труб

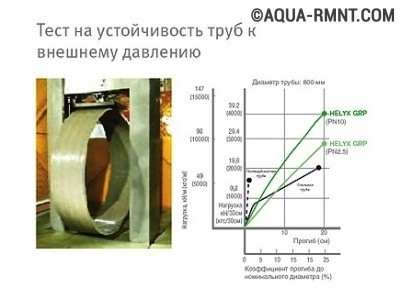

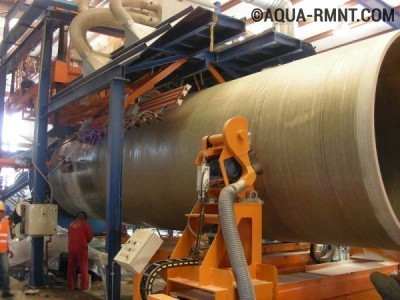

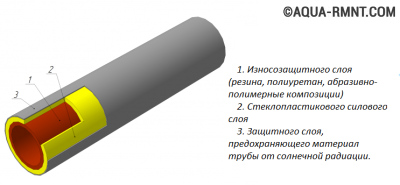

Современное производство стеклопластиковых труб применяет две технологии (непрерывную намотку и центробежную формовку). С учетом планируемого использования выпускаются трубы с одним, двумя и тремя слоями. Каждый слой добавляет изделию прочности и устойчивости к внешним факторам. Трехслойные стеклопластиковые трубы создают по технологии непрерывной намотки Количество слоев в трубах зависит от того, где планируется использовать готовую продукцию Так, однослойные конструкции имеют только один, основной (он же – конструкционный) слой, состоящий из стекловолокна и перечисленных выше добавок. Двухслойные усиливают внешним, защитным слоем, основная функция которого – противостоять агрессии веществ в почве или ультрафиолетовым лучам при наземном монтаже. Трехслойные стеклопластиковые трубы прекрасно работают в условиях высокого давления В трехслойных трубах есть силовой слой, расположенный между защитным и конструктивным. Он повышает прочность трубы, нивелирует разницу внешнего и внутреннего давления и температур. Многослойные изделия используют только в специфических отраслях промышленности. После изготовления каждая труба проходит испытания на прочность и только после этого отправляется к заказчику

Обозначения и маркировка

Трубы из стеклополимеров отличаются защитным внутренним покрытием, каждое из которых обозначено своей маркировкой. п – трубы для питьевых водопроводов, по которым будет идти холодная вода. г – для горячего водоснабжения. а – для трубопроводов, по которым будут течь жидкости с абразивными частичками. х – для систем с химически активными веществами. с – для иных нужд.

Стеклопластик по сравнению с металлом

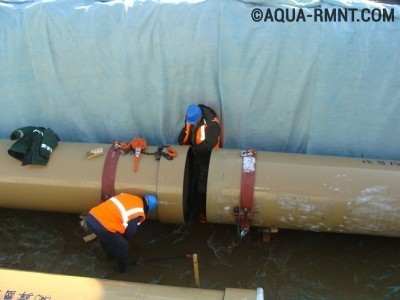

Стеклопластиковые трубы имеют ряд неоспоримых преимуществ? Срок безремонтного использования – около пятидесяти лет. В 4 раза легче стали. Монтаж обходится намного дешевле (не требует сварки) и может проводиться вне зависимости от погоды. Не подвержены коррозии. Не откладывают осадка внутри трубы. Выдерживают высокие температуры и большое давление. Стеклопластиковые трубы монтируются без применения сварки, что ускоряет время сборки Использование стеклопластиковых труб в частном домостроении пока не слишком распространено, зато промышленность успела оценить удобства нового материала. Многие предприятия при ремонте существующих трубопроводов начали менять металл на стеклопластик.
