Система отопления «ленинградка»: правила проектирования и варианты реализации

Индивидуальное строительство становится все более популярным. Несмотря на экономическую нестабильность люди, предпочитают самостоятельно решать проблемы обретения жилплощади. Практика показывает, что в конечном итоге так получится быстрее и дешевле. Вопрос о том, как сделать дом теплым при минимальных затратах на отопление и несложном монтаже очень актуален среди домовладельцев. Простая в конструктивном исполнении система отопления «ленинградка» как нельзя лучше отвечает этим требованиям: она довольно эффективная и экономичная, при этом легко устанавливается и обслуживается. Еще одно ценное качество такого отопления заключается в независимом подключении, что абстрагирует «ленинградку» от центрального теплоснабжения.

Содержание

Прежде чем приступить к монтажу Как работает такая система? Последовательность устройства Некоторые особенности вертикальной установки Видео ролик с пояснениями специалиста

Прежде чем приступить к монтажу

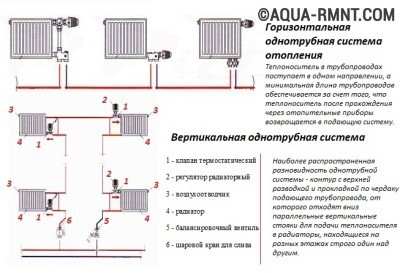

В зависимости от архитектурных решений внутри здания и способа обогрева такая система может выполняться в горизонтальном и вертикальном варианте. Данный вопрос решается на предварительной стадии проектирования. Перед тем как приступать к расчетам нужно решить, какой тип предпочтительнее — вертикальный или горизонтальный Также на этапе проектирования определяются с видом теплоносителя: это может быть вода или бытовой антифриз. Незамерзающая жидкость (незамерзайка) предварительно разбавляется водой, исходя из расчетных данных специальных температурных таблиц. При этом следует учитывать, что в большинстве случаев обогрев происходит при помощи естественной циркуляции теплоносителя: нагретая жидкость продвигается по трубам и радиаторам, отдавая им полученное во время нагрева тепло. Обратите внимание: эффективная работа вертикальной системы при естественном движении теплоносителя будет только при ее длине, не превышающей 30 м.

Читай так же:  Сварка пластиковых труб: видео-инструкция

Как работает такая система?

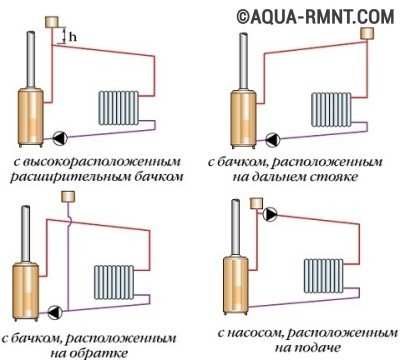

Принцип работы контура теплоснабжения в целом можно представить как систему, включающую источник нагрева (котел), демпфер (бак расширительный), батареи отопления с кранами Маевского, трубопроводы подачи и «обратки». Простая схема отопления «ленинградка» предполагает нагрев теплоносителя в котле и его движение по трубопроводу подачи. Через равномерные промежутки подключены радиаторы отопления, через которые и проходит теплоноситель. Пройдя последнее нагревательное устройство, охлажденная жидкость по магистрали обратной подачи направляется обратно к котлу. Получается замкнутый контур. Акцентируем внимание еще раз — расширительный бак должен быть в самой верхней точке Внимание! Вместимость системы ограничена. Нагрев воды сопровождается повышением внутреннего гидравлического напора, что может привести к порыву системы и повреждению ее элементов. Вот почему «ленинградка» должна обязательно иметь расширительный бак в самой верхней своей точке. Демпфер открытого типа удаляет воздух из системы и уравновешивает давление в ней.

Последовательность устройства

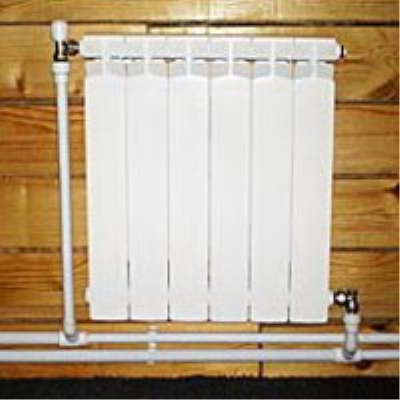

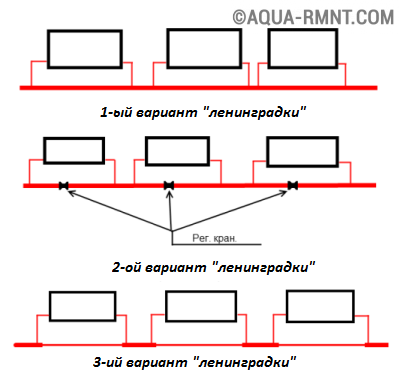

Монтируется однотрубная система отопления «ленинградка» следующим образом: В подающий трубопровод сразу возле котла врезается вертикальная труба с укрепленным на ней демпфером. По всей магистральной трассе при помощи врезки подсоединяются радиаторы или батареи отопления. Может быть произведено либо нижнее подключение, либо полнопроходное (по диагонали). Первый вариант дает возможность равномерного прогрева всей площади радиаторов, особенно если они 12-секционные. Избежать «застойных» зон удается постоянным подогревом жидкости, находящейся в движении. Для возможности отключения отдельных нагревателей в непосещаемых помещениях в целях экономии теплоэнергии или при ремонтных работах, ставится дополнительно запорно-распределительная арматура: регуляторы, клапаны-термостаты, вентили, пр. Самые популярные схемы однотрубной системы, выполняемые в частном домостроительстве Важно: ««ленинградка»» дает возможность проводить избирательно поступление тепла в каждый радиатор. При неэффективности естественной циркуляции, а также для подъема теплоносителя на большую высоту применяются нагнетательные гидравлические устройства (насосы), в этом случае циркуляция становится принудительной.

Читай так же:  Система канализации: тонкости монтажа

Некоторые особенности вертикальной установки

Вертикальная система отопления частного дома «ленинградка» предполагает подъем теплоносителя на большую высоту, как правило, при помощи насоса. При таком расположение элементов теплообменники прогреваются равномерно и быстрее, даже с трубами небольшого рабочего сечения. Но даже без нагнетательного оборудования теплообменный процесс происходит в силу перемещения разных по температуре потоков: теплый слой, поднимаясь вверх, вытесняет более холодный обратно к котлу. Заметьте: при отсутствии насоса следует устанавливать трубы большего диаметра (но не металлические), чтобы уменьшить сопротивление движению теплоносителя, а также предусмотреть требуемый уклон. Желание создания в частном домостроении однотрубной системы обогрева обусловлено доступностью приобретения всех ее элементов, несложным монтажом, профилактическим обслуживанием и ремонтом. Главное все правильно просчитано и быть уверенным в эффективности такого отопления.

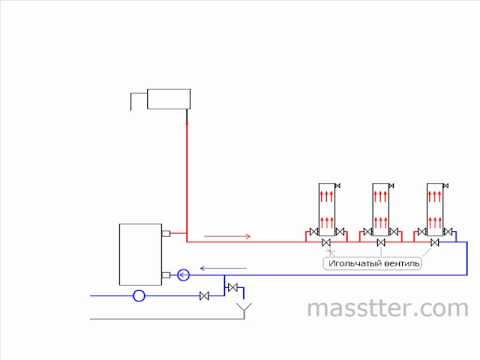

Видео ролик с пояснениями специалиста
