Саморегулирующийся греющий кабель для водопровода: устройство + утепление трубопровода

Водопроводные трубы, залегающие на небольшой глубине, а также проходящие по не отапливаемым частям дома, нуждаются в подогреве. В противном случае возникает риск промерзания водопровода в период сильных холодов и прекращения водоснабжения дома. Для решения данной задачи приобретается специальный греющий кабель для водопровода, который прокладывается особым образом внутри труб или обматывается вокруг них. Производители выпускают изделия разной длины (от 2 до 20 и более метров), что позволяет осуществлять подогрев лишь восходящей из-под земли части водопровода или всей системы, находящейся в зоне промерзания грунта.

Содержание

Устройство саморегулирующегося кабеля Выбор вида кабеля и расчет его мощности Особенности монтажа системы обогрева внутри трубопровода Как закрепить греющий кабель поверх трубы? Важные моменты – на заметку! Как подготовить нагревательный кабель для труб к подключению к щитку можно посмотреть в видеоролике. Там же подробно объясняется способ изоляции второго конца электрической ленты для недопущения попадания влаги. Все необходимые расходники и детали идут в специальном комплекте, распаковав который приступают к подготовке кабеля к монтажу.

Устройство саморегулирующегося кабеля

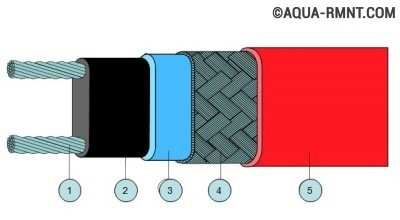

Cаморегулирующийся греющий кабель выпускается в виде ленточного электрического нагревателя, параллельные проводники которого разделены тепловыделяющей полупроводниковой полимерной матрицей. Важной особенностью матрицы, являющейся сердцевиной нагревательного кабеля, является непрерывность нагрева, что позволяет: проводить обрезку кабеля в любом нужном месте, не опасаясь возникновения холодных зон; увеличивать/уменьшать количество вырабатываемого тепла в зависимости от изменения температурных показателей внешней среды. Схема пятислойной конструкции греющего кабеля: 1 — медные провода большого сечения; 2 — саморегулирующийся токопроводящий материал; 3 — изоляция из модифицированного полиолефина / фторполимера (FS-C-2X); 4 — оплетка из луженой меди для дополнительной защиты; 5 — наружная изоляция из модифицированного полиолефина Каждый участок самонагревающегося кабеля способен приспосабливаться к внешним условиям, причем это никаким образом не отражается на работе других его частей. За счет нормирования тепловыделения для стандартизованных условий, указываемых в наименовании кабеля, система обогрева не может на практике перегреться в принципе. Наличие двух слоев изоляции позволяет обеспечить изделию: диэлектрическую прочность; защиту от истирания и ударных нагрузок; влагоустойчивость; защита от воздействия химических соединений. Важно! Резистивный кабель для обогрева труб на четверть дешевле саморегулирующих нагревательных изделий, зато они более надежны и экономичны в эксплуатации. Дело в том, что саморегулирующийся кабель может увеличивать мощность при снижении температуры, а при ее повышении — автоматически отключаться.

Выбор вида кабеля и расчет его мощности

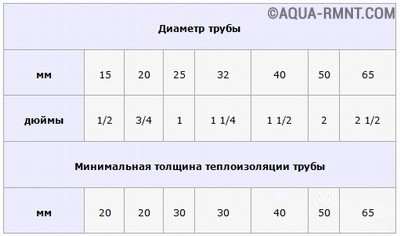

Установка системы защиты водопровода от перехватывания и замерзания позволяет укладывать трубы выше уровня промерзания грунта. В некоторых случаях глубоко зарыть трубопровод в грунт невозможно по объективным причинам. Трубы, дополнительно обогреваемые электрокабелем, нуждаются в теплоизоляции. Это помогает снизить теплопотери и экономно расходовать потенциал греющего элемента. Толщина теплоизоляционного материала зависит от диаметра труб. Рекомендуемые значения данного параметра приведены в таблице: Минимальная толщина теплоизоляционного слоя трубы в зависимости от ее диаметра При подборе нагревательного кабеля и расчете мощности учитывают: диаметр водопроводной трубы; материал, из которого изготовлены трубы; толщину теплоизоляции; теплопотери трубопровода, которые должны полностью перекрываться.

Особенности монтажа системы обогрева внутри трубопровода

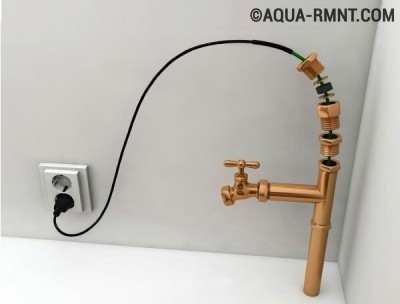

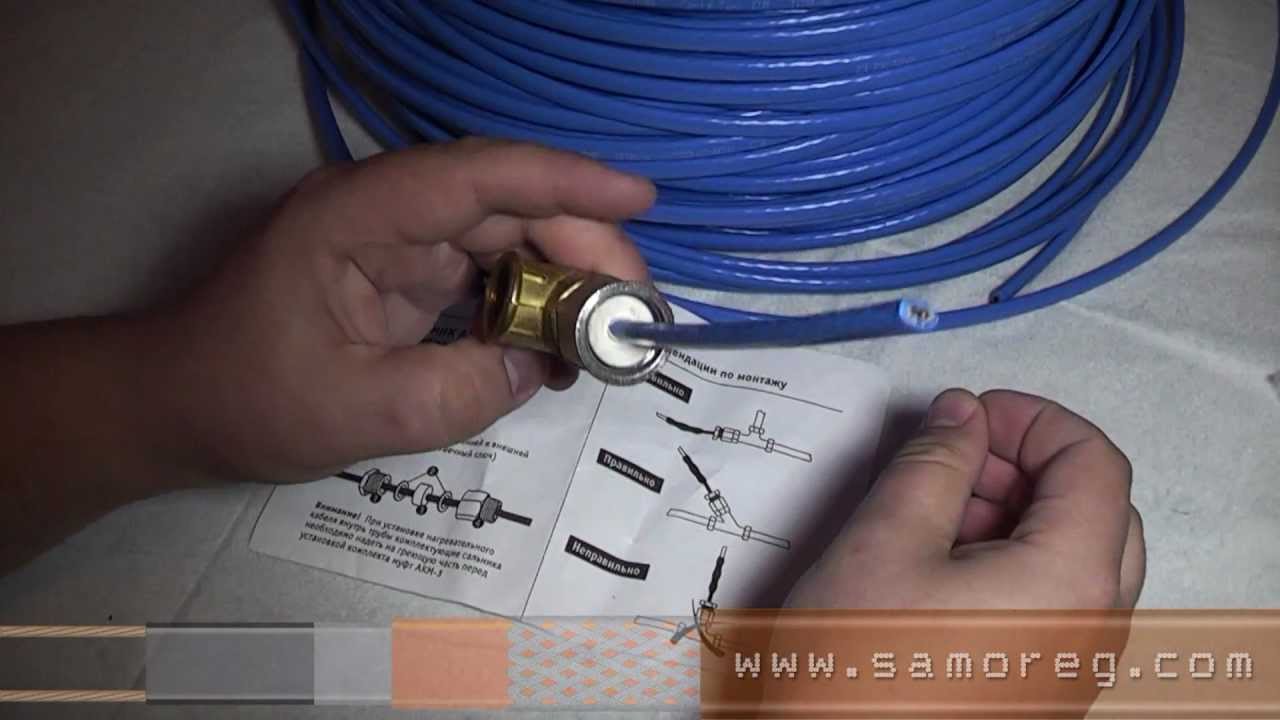

Данный вид монтажа выбирают в том случае, если водопроводные трубы уже эксплуатируются и перемерзают в сильные морозы. Если саморегулирующийся нагревательный кабель планируется устанавливать внутрь трубы с питьевой водой, то необходимо приобретать изделие, имеющее допуск пищевой пригодности. Оболочка данных кабелей выполняется из фторсодержащего полимера, который тестируется на предмет пищевой безопасности. Для введения греющего кабеля внутрь трубы необходим сальник. Монтаж саморегулирующегося греющего кабеля внутрь трубы идет через сальник Важно! Если подведен в трубу сверху, то фиксация его положения не требуется. Если же нагревательный элемент подводится снизу, то для недопущения его сползания, требуется надежная фиксация. Чтобы установить греющий кабель внутри трубы, надо точно измерить длину участка трубопровода, нуждающегося в подогреве. Запрещается осуществлять прокладку нагревательного кабеля сквозь запорные вентили. Место установки системы обогрева водопровода отмечают предупредительной надписью. Все действия при вводе кабеля в полость трубы должны проводиться с особой аккуратностью и вниманием, так как нельзя допустить повреждения его внешней оболочки. Резьбу на фитингах в процессе установки лучше закрыть заводской лентой, как и другие острые предметы.

Способы закрепления нагревательного кабеля

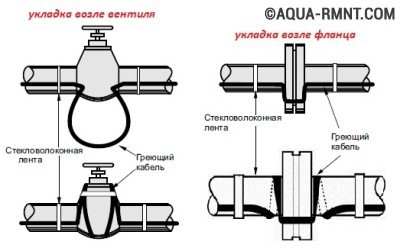

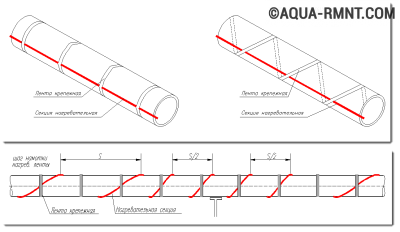

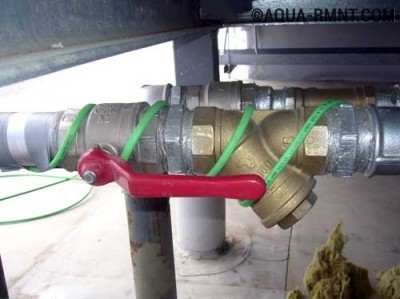

1. Вдоль водопроводной трубы один кабель укладывается по прямой линии. Саморегулирующийся греющий кабель прикрепляется к трубе алюминиевым скотчем 2. В отличие от первого способа, вдоль трубопровода укладывается по прямой линии несколько кабелей, параллельно друг другу. Схема крепления двух греющих кабелей к трубопроводу 3. Укладка электрокабеля проводится волнистой линией. Греющий кабель располагают вдоль трубы волнистой линией 4. Кабель для обогрева водопроводных труб обвертывается вокруг трубопровода по спирали. Расположение нагревательного кабеля по спирали с определенным шагом 5. Несколько вариантов расположения греющей ленты на отдельно взятых элементах трубопровода (вентилях, коленах, фланцах и других участках). Схема укладки саморегулирующегося нагревательного кабеля вокруг вентиля и фланца

Как закрепить греющий кабель поверх трубы?

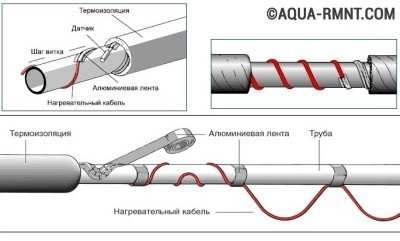

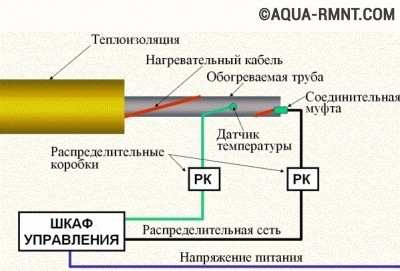

При монтаже греющего кабеля снаружи трубопровода следят за тем, чтобы во время эксплуатации не происходило механического повреждения внешней оболочки (перетирания, сжатия, перехода через острые края, растяжения). Электрокабель плотно прикрепляют к трубе с помощью алюминиевой липкой ленты. Важно! Строго запрещено использовать вместо алюминиевого скотча пластиковую ленту. Сначала закрепляют кабель на металлической трубе с помощью отдельных отрезков алюминиевого скотча, расположенных на расстоянии 30 см друг от друга. Затем поверх кабеля пускают тот же алюминиевый скотч по всей длине, чем обеспечивают: отсутствие прямого контакта с материалом теплоизоляции; прочность крепления к поверхности трубы; большую площадь теплоотвода. Важно! Пластиковую трубу рекомендуют перед монтажом нагревательного кабеля оклеивать алюминиевой фольгой или липкой лентой. Это обеспечит равномерность распределения тепла по всей площади поверхности трубы. Тем же алюминиевым скотчем прикрепляют к трубе муфту, соединяющую нагревательную секцию с подводящим проводом, снабженным вилкой. Датчик терморегулятора располагают на равном расстоянии от проходящих линий кабеля, закрепляя алюминиевой липкой лентой.

Важные моменты – на заметку!

Производители советуют проводить монтаж греющего кабеля на элементах водопровода при температуре от минус 15°С и выше. Минимальный диаметр изгиба электрокабеля равен сумме шести его диаметров. Систему обогрева трубопроводов кабелем снабжают в обязательном порядке УЗО (устройством защитного отключения), которое подбирают в соответствии с ПУЭ. После завершения установочных работ проверяют сопротивление греющего кабеля и изоляции. Помимо водопроводов данное изделие используют для обогрева кровель, водостоков, труб канализации и др. Подбор и монтаж кабеля лучше доверить профессионалам, знающим все нюансы проведения подобных работ.
