Особенности устройства системы отопления с принудительной циркуляцией

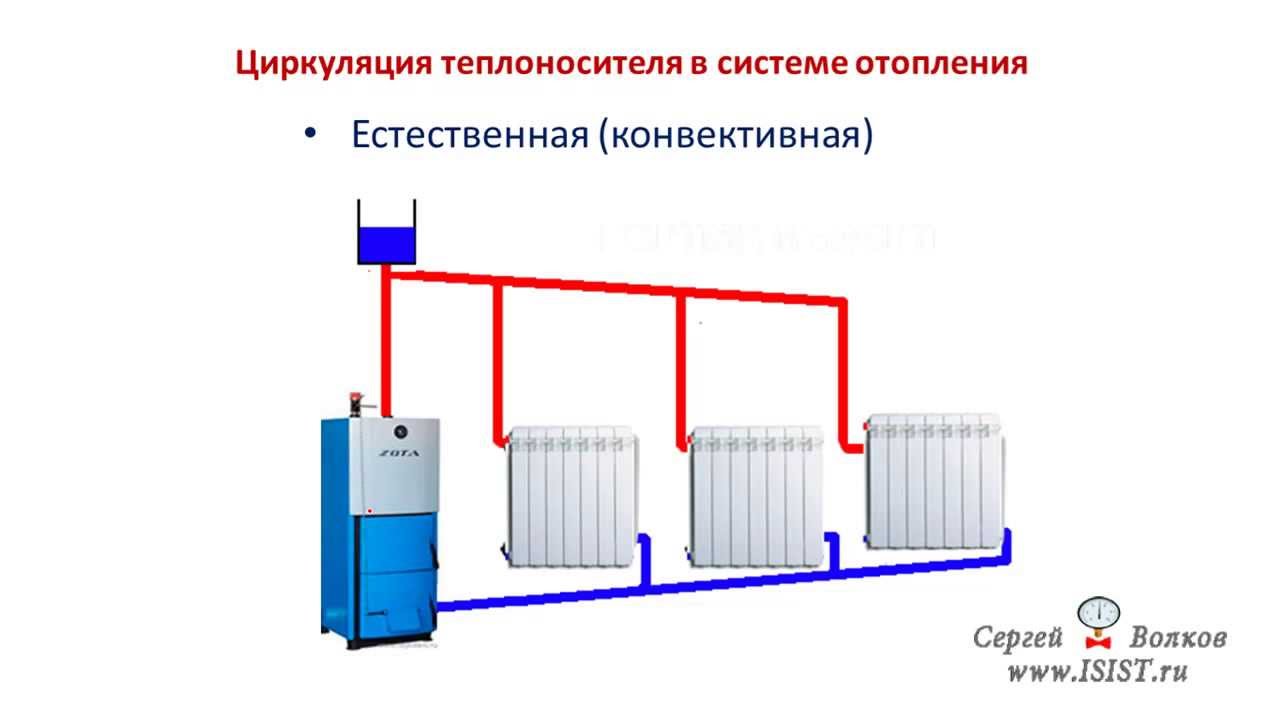

Обогрев дома или дачи можно обеспечить с помощью одного из двух видов отопительных систем, отличающихся друг от друга способом циркуляции теплоносителя. При естественном движении воды или антифриза по трубам не требуется использовать дополнительное оборудование, но надо обеспечить соответствующий уклон магистрали трубопровода. Если выбирается схема отопления с принудительной циркуляцией, то в трубопровод врезается циркуляционный насос, отвечающий за скорость движения теплоносителя в отопительной системе. Чем выше этот показатель, тем быстрее прогреваются все помещения в доме. Работа циркуляционного насоса зависит от наличия электричества, поэтому при возможных сбоях поставки электроэнергии и отключениях на длительное время надо запастись бензогенератором.

Содержание

Чем отличаются открытые системы от закрытых? Зачем ставить циркуляционный насос? Элементы отопительной схемы закрытого типа Важные моменты при осуществлении монтажа Как выбрать модель циркуляционного насоса? Преимущества монтажа двухтрубной системы

Чем отличаются открытые системы от закрытых?

Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.

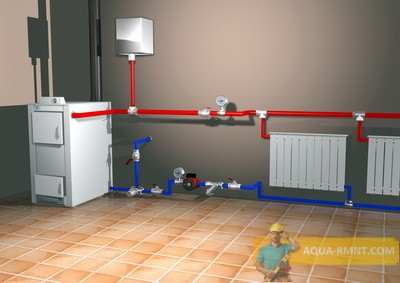

В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В открытых системах происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В закрытых системах, оснащенных расширительными баками мембранного типа, такой проблемы не возникает. Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя

Читай так же:  Монтаж канализационных труб своими руками: инструкция по установке

Зачем ставить циркуляционный насос?

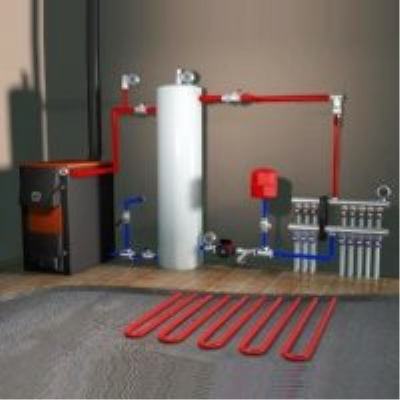

Преимущества установки циркуляционного насоса: Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения. Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла. Появляется возможность увеличения протяженности трубопроводов. С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы». Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.

Элементы отопительной схемы закрытого типа

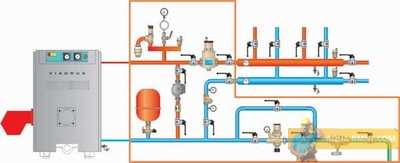

Основными элементами системы отопления с принудительной циркуляцией являются: котел (твердотопливный, газовый и др.); расширительный герметичный бак мембранного типа; циркуляционный насос, подобранный по мощности; радиаторы (батареи) отопления; трубы для сооружения стояков, перемычек и подводок; переходники для соединения труб (фитинги); шаровые и пробковые краны; обратные клапаны; воздухоотводчики; фильтры, необходимые для поддержания работоспособности отопительного котла и насосов; крепежные приспособления (хомуты и др.). Схема устройства в частном доме системы отопления закрытого типа с установкой на обратке циркуляционного насоса и герметичного мембранного бака

Важные моменты при осуществлении монтажа

Чтобы отопление с принудительной циркуляцией функционировало без проблем в течение длительного времени, необходимо выполнить грамотно монтаж важных узлов, от которых зависит эффективность всей системы. Для увеличения продолжительности срока эксплуатации циркуляционного насоса его врезают в обратку. Объясняется это просто. По трубопроводу обратного хода вода движется в охлажденном виде, так как тепло уже отдано нагревательным приборам. В конструкции насоса производители используют манжеты и уплотнители, выполненные из резины, которая может поменять свойства, находясь под постоянным воздействием высоких температур. Охлажденный теплоноситель, поступающий в обратку, не оказывает существенного влияния на резиновые детали, что позволяет им дольше сохранять свои первоначальные свойства. Для монтажа принудительной системы отопления можно использовать трубы, имеющие минимальную величину диаметра. При этом удается сократить себестоимость работ по устройству отопительной системы дома. Ведь сокращается объем теплоносителя, которым заполняется система. Это в свою очередь влияет на выбор расширительного бака подходящего объема и мощности приобретаемого отопительного котла. В системах отопления с принудительной циркуляцией рекомендуется использовать современные отопительные котлы, в конструкции которых предусмотрено наличие автоматики. Эти устройства обеспечивают контроль и регулировку всех процессов с минимальным вмешательством человека в работу оборудования. Эффективнее расходуется топливо и регулируется температура внутри помещения при учете различных факторов, оказывающих влияние на ход процесса обогрева дома.

Читай так же:  Монтаж канализации своими руками: рекомендации специалистов

Как выбрать модель циркуляционного насоса?

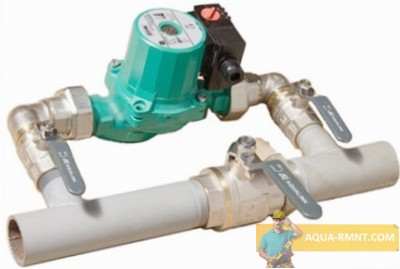

При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры: для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час; для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч; для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч. При более точном подборе циркуляционного насоса для конкретного объекта проводятся расчеты специалистами, учитывающими протяженность всей системы, количество установленных радиаторов и их вид, используемая запорная арматура, диаметр труб, а также материал их изготовления, вид топлива. Более подробно смотрите в статье «Подбор и нюансы установки циркуляционного насоса для отопления». Монтаж циркуляционного насоса на байпасе (перемычке) позволяет легко снимать оборудование для замены или текущего ремонта и технического обслуживания Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.

Преимущества монтажа двухтрубной системы

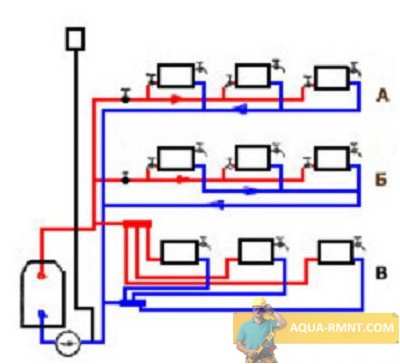

Проектируя водяное отопление с принудительной циркуляцией для частного дома, выбирают, исходя из материальных возможностей владельца, однотрубную или двух трубную схему. Однотрубная система дешевле, проще в монтаже, а двухтрубная система – эффективнее в работе. При монтаже горизонтальной двухтрубной системы отопления возможны три схемы прокладки трубопровода: тупиковая, попутная и коллекторная. Три схемы устройства горизонтальной двутрубной системы отопления в частном доме: А) тупиковая; Б) попутная; В) коллекторная (лучевая) Сразу отметим, что наибольшей эффективностью обладает последняя, а именно коллекторная разводка труб. Однако при ее воплощении увеличивается расход материалов, а также трудоемкость выполнения монтажных работ.
