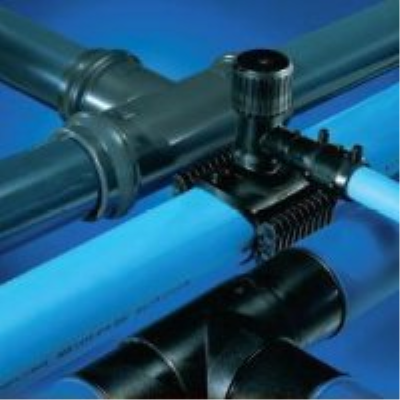

Обзор способов соединения труб: сравниваем цанговое, резьбовое и раструбное варианты

При проведении сантехнических работ очень часто возникает необходимость соединить трубы. Сделать это можно разными методами, выбор которых зависит от назначения трубопровода, материала, из которого изготовлены детали, и других факторов. К примеру, раструбное соединение труб обычно используется с целью упрощения монтажа и одновременного увеличения надежности участков сочленения. Познакомимся с особенностями некоторых соединений.

Содержание

Нюансы раструбного соединения деталей Вариант #1 — без уплотнительного кольца Вариант #2 — с уплотнительным кольцом Вариант #3 — раструбным способом с помощью сварки Соединение деталей цанговым методом Правильное резьбовое сочленение

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

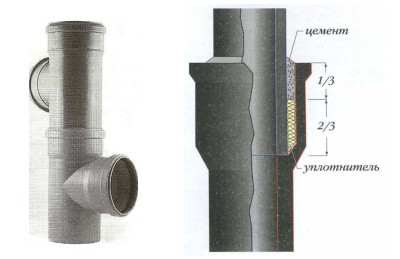

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки. Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или силиконовым герметиком, асбестоцементной смесью, битумной мастикой и им подобным составами. Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

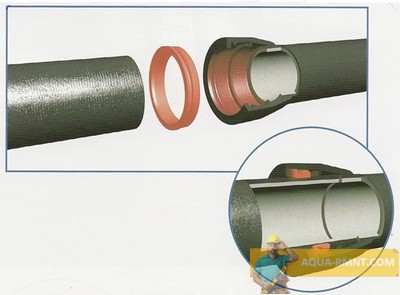

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода. При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом: Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы. Очищаем детали от возможных загрязнений, наносим смазку. Помещаем гладкий край конструкции до упора в раструб и ставим отметку. Осторожно вынимаем деталь из раструба, выдвинув ее не более чем на 11 мм, ориентируясь при этом на поставленную ранее метку. Получившийся зазор будет компенсировать температурные изменения длины трубы. В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода. Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

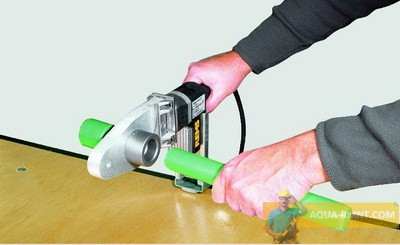

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы. Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика. Статья в тему: Cварка полипропиленовых труб своими руками: как все сделать аккуратно и профессионально

Соединение деталей цанговым методом

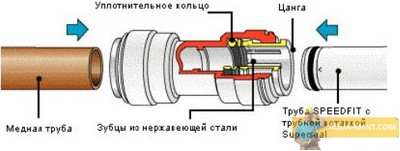

Широко использующееся при монтаже пластиковых трубопроводов цанговое соединение труб осуществляется с помощью специальных приспособлений. Это так называемые цанговые или зажимные фитинги. Устройство представляет собой комбинацию фитинга, соединительного элемента трубопровода, и цанги, пружинистой разрезной втулки. Цанга создает дополнительное внутреннее давление на трубу, прижимая ее к фитинговому патрону, что делает соединение герметичным и надежным. При выполнении цангового соединения следует очень осторожно затягивать фитинг, чтобы не перетянуть его. Иначе труба может лопнуть Монтаж соединения достаточно прост и не требует специального оборудования и навыков. Главное – правильно подобрать зажимной фитинг. Он должен соответствовать типу и диаметру трубы. В некоторых случаях приобретается специальный фитинг, на одном конце которого находится цанга, а на втором – резьба или гайка нужного диаметра. В целом подбор зажимного устройства не составляет особого труда, поскольку большинство аксессуаров и сантехнических приборов имеют стандартные размеры. Установка детали осуществляется следующим образом. Во внутреннюю полость трубы аккуратно вставляется цанга, а затягивающая внешняя фитинговая гайка закручивается разводным ключом. Так получается,что деталь плотно зажимается и герметично фиксируется. Со второй присоединяемой трубой поступают аналогично. В процессе монтажа важно помнить, что цанга производит достаточно сильное давление на деталь и если перетянуть зажимную гайку, труба может лопнуть. Особенно это актуально для пластиковых деталей. Поэтому рекомендуется соизмерять усилия при затягивании гайки и выполнять эту операцию достаточно осторожно.

Правильное резьбовое сочленение

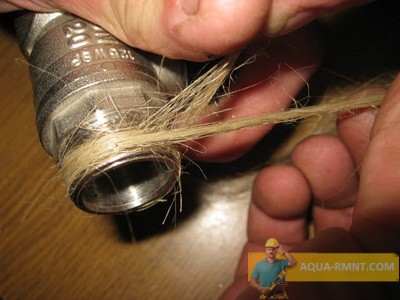

Резьбовым соединением труб называется разъемное сочленение, выполненное с помощью спиральной или винтовой поверхности, которая называется резьбой. Это одно из самых распространенных соединений, что обусловлено его герметичностью, надежностью и простотой монтажа. Для его осуществления понадобится закрутить два элемента, которые имеют резьбы подходящего диаметра. Чтобы разнять сочленение понадобится выполнить действия в обратном порядке, то есть просто раскрутить детали. Участки трубопровода с соединениями на резьбе обычно монтируются там, где есть возможность периодического контроля. Связано это с тем, что резьба со временем в силу разных причин может «разболтаться» и крепление утратит герметичность. Тогда потребуется провести ремонтные работы. Резьба обычно накатывается на трубы на специальном оборудовании, однако можно нарезать ее и вручную с помощью плашки. Операция выполняется следующим образом: Отрезается деталь нужного размера с припуском на резьбовую часть. Труба закрепляется в тисках так, чтобы возможность прокручивания была полностью исключена. Осторожно и аккуратно плашка наживляется на торец детали. Даже небольшой перекос при надевании плашки недопустим, иначе резьба получится кривой. Проводится нарезание нужного количества витков. Для облегчения процедуры трубу можно смазать машинным маслом. Застрявшую плашку, скорее всего, тормозит нарезанная стружка. Чтобы ее удалить делается один оборот назад, после чего работы продолжаются. Статья в тему: Как нарезать резьбу на трубе — 2 эффективных варианта решения задачи Если приходится выполнять резьбу на трубе, расположенной слишком близко к стене или другой плоскости, которые не дают произвести полный оборот инструмента, используются плашкодержатели с храповым механизмом. При выполнении резьбового соединения обычно требуется уплотнение. Это может быть любая сантехническая подмотка Важно! При выполнении резьбового соединения обычно требуется уплотнение. В роли уплотнителя могут выступать как специальные ленты типа фум либо традиционные пропитанные лен или пенька. Большинство сантехнических соединений участков труб выполняются достаточно просто. Если правильно следовать инструкциям их можно выполнить качественно и достаточно быстро. Главное грамотно выбрать подходящий тип соединения и подобрать все необходимые для него элементы. В этом случае можно быть уверенным в надежности и прочности выполненного сопряжения.
