Монтаж канализационных труб — труб внутренней и наружной канализации

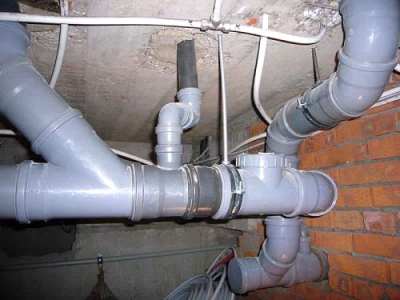

Основные правила монтажа канализационных труб Планирование канализационного трубопровода Прокладка внутреннего трубопровода Наружная канализация Монтаж канализационных труб — труб из пластика или же из металла вполне можно осуществить, не привлекая сторонних высокооплачиваемых специалистов. Более того, как показывает практика, часто результаты самостоятельной прокладки канализации являются более качественными, нежели результаты работы нанятых специалистов. Итак, что же необходимо принимать во внимание, приступая к монтажу канализации? Монтаж канализационных труб - труб внутренней и наружной канализации

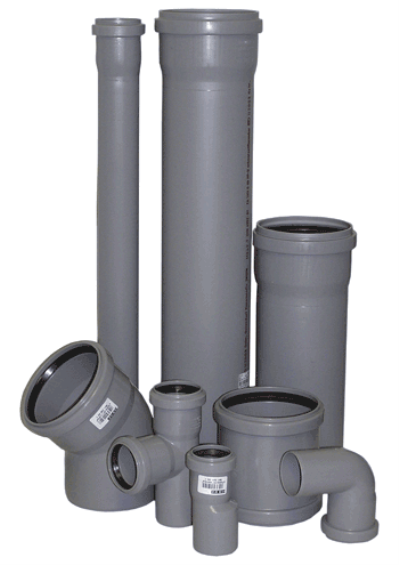

Монтаж канализационных труб - труб внутренней и наружной канализацииПолипропиленовые канализационные трубы Для обустройства внутренней канализационной сети чаще всего применяются пластиковые (полипропиленовые) трубы, диаметрами 100 и 50 мм. Из трубы 100 мм монтируется канализационный стояк (если дом имеет более одного этажа), а также труба-«сотка» прокладывается от унитаза до вывода в наружный канализационный трубопровод. Остальные источники воды (стиральную машину, раковины, ванную, кухонную мойку, биде) подключаем к трубопроводу диаметром 50 мм. Полипропиленовые трубы при осуществлении монтажных работ режутся с помощью ножовки или болгарки. На отрезанном стыке перед вставкой в трубу или фитинг обязательно снимается фаска. Стыковка полипропиленовых труб с помощью раструбов не требует дополнительной герметизации, однако улучшению качества соединения способствует нанесенная на вставляемую трубу силиконовая смазка. Если же осуществляется монтаж полипропиленовых труб из остатков труб (т.е. трубами без раструбов), то трубы соединяем с помощью фасонных ремонтных муфт.

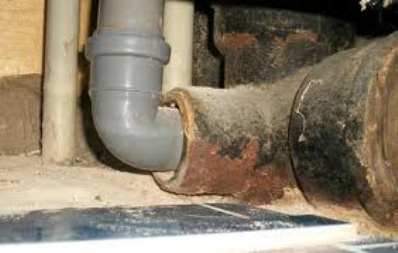

Как же располагается трубопровод в пространстве? Если ответвления системы лежат в одной горизонтальной плоскости, то все соединения монтируются с помощью косых тройников, при этом все соединения должны выполняться отводами под углом не более 45 градусов. Обратите внимание! Соединение канализационных труб в горизонтальной плоскости под углом 90 градусов не допускается. Каждый поворот канализационной системы должен иметь доступ для ревизии (исключая случаи, когда к участку есть доступ, к примеру, через расположенный рядом умывальник). Монтаж канализационных труб - труб внутренней и наружной канализацииПодключение к стояку В многоэтажном доме ревизия должна быть предусмотрена через каждые 3 этажа, в пятиэтажном доме – в начале и в конце стояка. Также ревизия предусматривается на каждые1 2 метров непрерывного канализационного трубопровода. Стояк канализационной системы обязательно оборудуется фановой (вентиляционной) трубой. Фановая труба позволяет избежать излишнего разрежения воздуха в системе. Диаметр фановой трубы должен быть не меньше, чем диаметр главной трубы стояка. Фановая труба выводится на высоту не менее 0,5 муровня кровли для обеспечения ее корректного функционирования.

Читай так же:  Адаптер для скважины: зачем он нужен и как провести монтаж своими руками

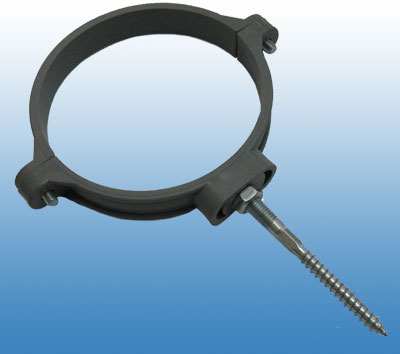

Монтаж канализационных труб проводится обязательно под уклоном. Уклон канализационных труб внутренней канализационной сети, достаточный для бесперебойного функционирования канализации, составляет 1-2 см на 1 м трубопровода. Обратите внимание! Отклонение от данной величины в ту или иную сторону не желательно. Труба, проложенная практически без уклона, будет постоянно забиваться. Если же уклон трубы больше 2 см/1 м, то возрастает шумность трубы, а также – снижается способность трубы к самоочистке, так как при большой скорости канализационный поток разделяется и тяжелые частицы оседают на нижней части трубопровода. Увеличенный уклон трубы допустим только на участках не более1,5 мот стояка. Укладка канализационных труб своими руками может быть проведена как внутри пола, так и внутри стен. При этом проложенные канализационные трубы заливаются раствором или штукатурятся. Для снижения уровня шума при работе канализационной системы трубы обматываются мягким материалом. Обратите внимание! Между канализационной трубой и бетоном (штукатуркой) не должно оставаться воздушных зазоров. Толщина штукатурного слоя должна быть не менее20 мм. При наружной прокладке канализационных труб их крепление осуществляем стандартными хомутами. Шаг крепления составляет 10D, где D – диаметр трубы. Так, труба диаметром50 ммдолжна быть закреплена через каждые 50 см. Монтаж канализационных труб - труб внутренней и наружной канализацииХомут для крепления канализационной трубы Стояки крепим через 1-1,5 м, при этом расстояние от трубы стояка до стены не должно быть менее чем 5 мм во избежание повреждения трубы при трении о стену. Обязательным является также закрепление трубы непосредственно под раструбом.

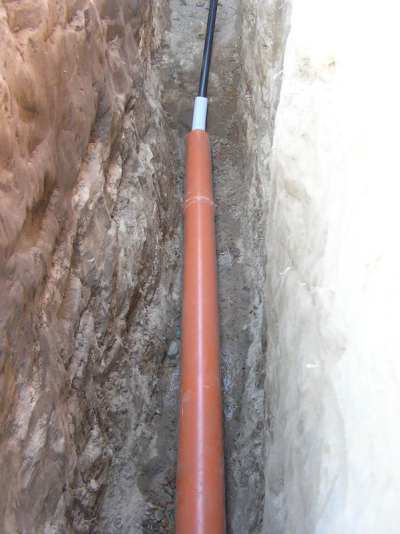

Специальные предложения: Выведенный наружу трубопровод монтируется в систему наружной канализации. Наружная канализация укладывается в траншеи, глубина которых должна обеспечивать нахождения трубы ниже уровня промерзания почвы. Если максимальная глубина укладки канализационной трубы по тем или иным причинам составляет не более 50 см, то труба дополнительно утепляется стекловолокном. На дно траншеи насыпается песчаная подушка слоем 10-15 см, уложенная труба сверху и с боков также присыпается песком, который затем трамбуется. Монтаж канализационных труб - труб внутренней и наружной канализацииНаружный трубопровод в траншее На поворотах и на каждые 25 метров прямого наружного канализационного трубопровода обустраиваем ревизионные колодцы. Смонтированная таким образом канализационная система подключается к септику или выводится в выгребную яму. И если вы все сделали правильно – то при должном уходе прослужит она вам долгие годы!
